實現5G的應用，首先需要建設和部署5G網絡，在本文中，我們將分析如何構建一個專用5G網絡，專用5G網絡可以通過以下兩種方式實現。

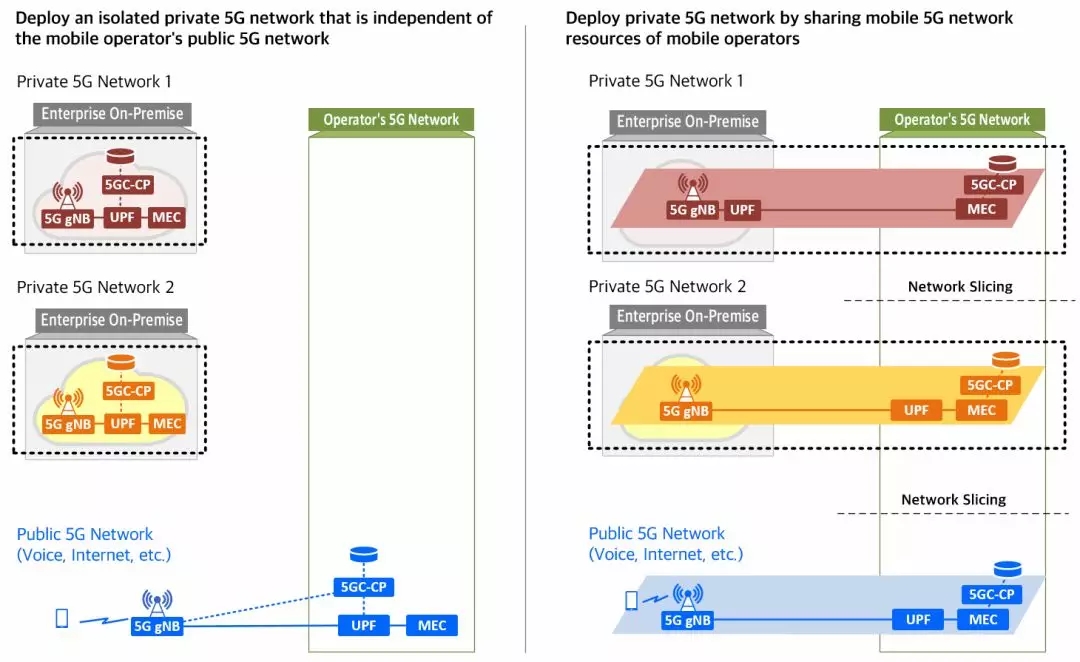

　　第一種是部署物理隔離的專用5G網絡（5G孤島），該網絡獨立于移動運營商的公共5G網絡（就像在企業中建立有線局域網或Wi-Fi WLAN）。在這種情況下，企業或移動運營商可以建立專用的5G網絡。第二種是通過共享移動運營商的公共5G網絡資源來構建專用5G網絡。在這種情況下，運營商將為企業建立專用的5G網絡。

　　1）企業自建5G局域網（本地5G頻率，完全私有，不共享）

　　2）移動運營商構建的隔離5G局域網（許可頻率，完全私有，不共享）

　　3）公網和專網之間的RAN共享

　　4）公網和專網之間的RAN和控制平面共享

　　5）公網和專網之間的RAN和核心共享（端對端網絡切片）

　　6）N3 LBO(Local Breakout)

　　7）F1 LBO(Local Breakout)

　　01

　　企業自建5G局域網（本地5G頻率，完全私有，不共享）

　　企業在其場地（站點/建筑）內部署全套5G網絡（gNB，UPF，5GC CP，UDM，MEC）。企業中的5G頻率是本地5G頻率，而不是移動運營商的授權頻率。對于私人頻率由政府分配的國家，這是一種可構建的體系結構（目前在日本、德國和美國等先進國家是可實施的）。

　　由誰建立：在這種情況下，通常企業會建立自己的私有5G網絡，但是根據各國政府的政策，包括移動網絡運營商在內的第三方可能會幫助企業建立私有5G網絡。

　　企業可以使用本地5G頻率構建自己的5G局域網，從而擺脫傳統的有線局域網和無線局域網的煩惱（有線局域網的局域網電纜布線工作，距離短，無線局域網的安全性和網絡穩定性）。此外，5G技術的超低延遲和超大連接可創建新的企業應用或優化現有應用程序。

　　優點：企業內部有獨立的5G網絡全套設備。

　　隱私和安全性：專用網絡與公用網絡物理隔離，提供完整的數據安全性（從專用網絡設備產生的數據流量，專用網絡設備的訂閱信息和操作信息，僅在企業內部存儲和管理。企業內部數據不外泄）

　　超低延遲：由于設備和應用程序服務器之間的網絡延遲在幾毫秒內，因此可以實現URLLC應用服務。

　　獨立性：即使移動運營商的設施燒毀，該公司的5G專用網絡也可以正常工作。

　　缺點：

　　部署成本：普通企業，特別是小型企業要自費購買和部署全套5G網絡并不容易。

　　運營人員：現有的專用局域網（有線以太網局域網，無線Wi-Fi局域網）運營團隊沒有構建和運營5G網絡的專業知識，企業需要有合適的工程師。

　　02

　　由移動運營商構建的隔離5G局域網（獲得許可的5G頻率，完全私有，不共享）

　　專用5G網絡架構與方案1相同。它們之間唯一的區別是，移動運營商在企業中使用自己許可的5G頻率構建和運行5G局域網。

　　03

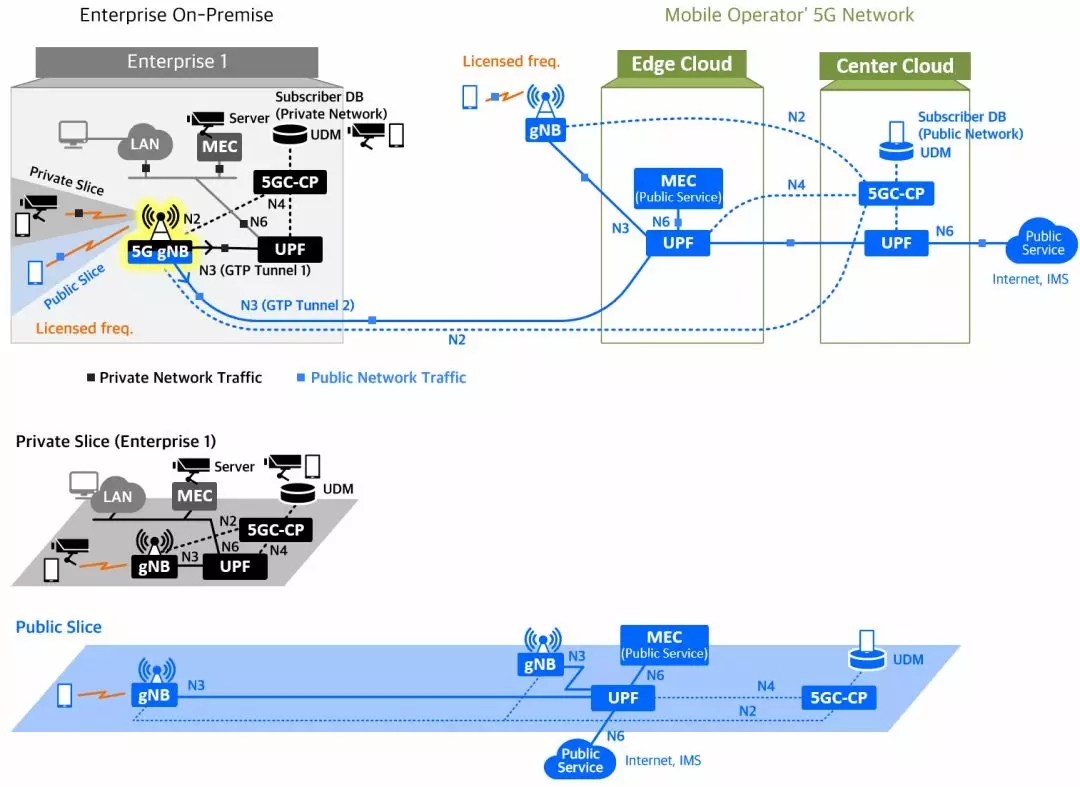

　　公網和專網之間的RAN共享

　　UPF、5GC CP、UDM和MEC部署在企業中，并與公共網絡在物理上是隔離的。

　　專用網絡和公共網絡之間僅共享企業內部的5G基站（gNB）（RAN共享）。

　　屬于私有切片（專用網絡）設備的數據流量被傳遞到企業中的私有UPF，屬于公共切片（公用網絡）的設備的數據流量交付給移動運營商的邊緣云的UPF。換句話說，內部設備控制的數據、內部視頻數據等之類的專用網絡流量僅保留在企業中，而像語音和Internet之類的公共網絡服務流量則被傳輸?shù)揭苿舆\營商的網絡。盡管基站不是物理上而是邏輯上分離的，但是在RAN級別的私有網絡中收集數據信息幾乎是不可能的，因此企業中專有網絡數據流量的安全性得到了保證。

　　私人專用的5GC CP和UDM內置在企業中，因此企業中專用網絡設備的訂閱信息和操作信息可以在內部存儲和管理，以免泄漏到企業外部。

　　UPF和MEC位于企業中，可在device-gNB-UPF-MEC之間提供超低延遲的通信，這種方法非常適合使用URLLC應用程序的公司，例如自動駕駛和實時機器人、無人機控制。

　　04

　　公網和專網之間的RAN和控制平面共享

　　私人專用的UPF、MEC內置于企業中。企業中的5G基站（GNB）和移動運營商邊緣云中的5GC CP、UDM在專用網絡和公共網絡之間共享（RAN和控制平面共享）。gNB、5gcp和udm在專用網和公用網之間邏輯上分開，UPF和MEC在物理上分開。

　　屬于私有切片（專用網絡）設備的數據流量被傳遞到企業中的私有UPF，屬于公共切片（公用網絡）的設備的數據流量被傳遞到移動運營商邊緣的UPF。如同3中RAN共享一樣，內部設備控制的數據、內部視頻數據等之類的專用網絡流量僅保留在企業中，而像語音和Internet之類的公共網絡服務流量則被傳輸?shù)揭苿舆\營商的網絡，企業內部數據流量的安全性也很明確。

　　專用網絡設備和公用網絡設備的控制平面功能（身份驗證，移動性等）由移動運營商網絡中的5GC CP和UDM執行。

　　也就是說，企業中的專用網絡設備、gNB和UPF與移動運營商的網絡互通并由其管理（通過N2，N4接口）?？赡艽嬖诘膯栴}是，私有網絡設備的操作信息和訂閱信息存儲在移動運營商的服務器中，而不是存儲在內部。

　　和3的情況一樣，由于UPF和MEC位于企業中，因此它提供了設備-gNB-UPF-MEC之間的超低延遲通信，并且適合使用URLLC應用程序的公司。

　　05

　　公網和專網之間的RAN和核心共享（端到端網絡切片）

　　當gNB部署在企業內部，UPF和MEC只存在于移動運營商的邊緣云中時，專用網和公網共享“邏輯上分離的5G RAN和核心”（GNB、UPF、5GC、MEC、UDM）（端到端網絡切片）。

　　與UPF和MEC位于企業中的3、4不同，在這種情況下，企業中只有g(shù)NB。私有5G設備與Intranet（LAN）設備（PC或本地Intranet服務器）之間沒有本地流量路徑，因此流量必須到達運營商邊緣云中的UPF，然后通過專線回到企業內部，與局域網設備進行通信。

　　此外，為企業中的5G設備提供5G應用服務的MEC位于移動運營商邊緣云中。

　　在這種架構中，網絡延遲（RTT）可能是一個主要問題，延遲的時間取決于企業（5G設備）和運營商邊緣云（UPF、MEC）之間的距離。

　　由于專用網絡設備的流量是從企業轉移到移動運營商的網絡，因此存在數據流量安全的問題。雖然移動運營商將在其邊緣云上分割UPF和MEC，以使我們的私有網絡流量與公共和其他私有網絡流量分開，但企業內部的私密流量外泄是令人擔憂的。

　　與case 4一樣，對于企業來說，將運營和訂閱信息存儲在移動運營商的網絡上而不是公司的專用網絡上，這讓企業感到不安。

　　與需要在企業內部部署UPF或5GC CP的case 2、3和4相比，這種架構的成本最低。

　　但是，企業關注的是安全方面（從專用網絡終端生成的數據流量，專用網絡設備的訂閱信息和操作信息）和網絡延遲（專用5G設備與MEC應用程序服務器之間，以及專用5G設備與內網/局域網設備之間）。

　　06

　　N3 LBO(Local Breakout)：韓國SK Telecom的案例

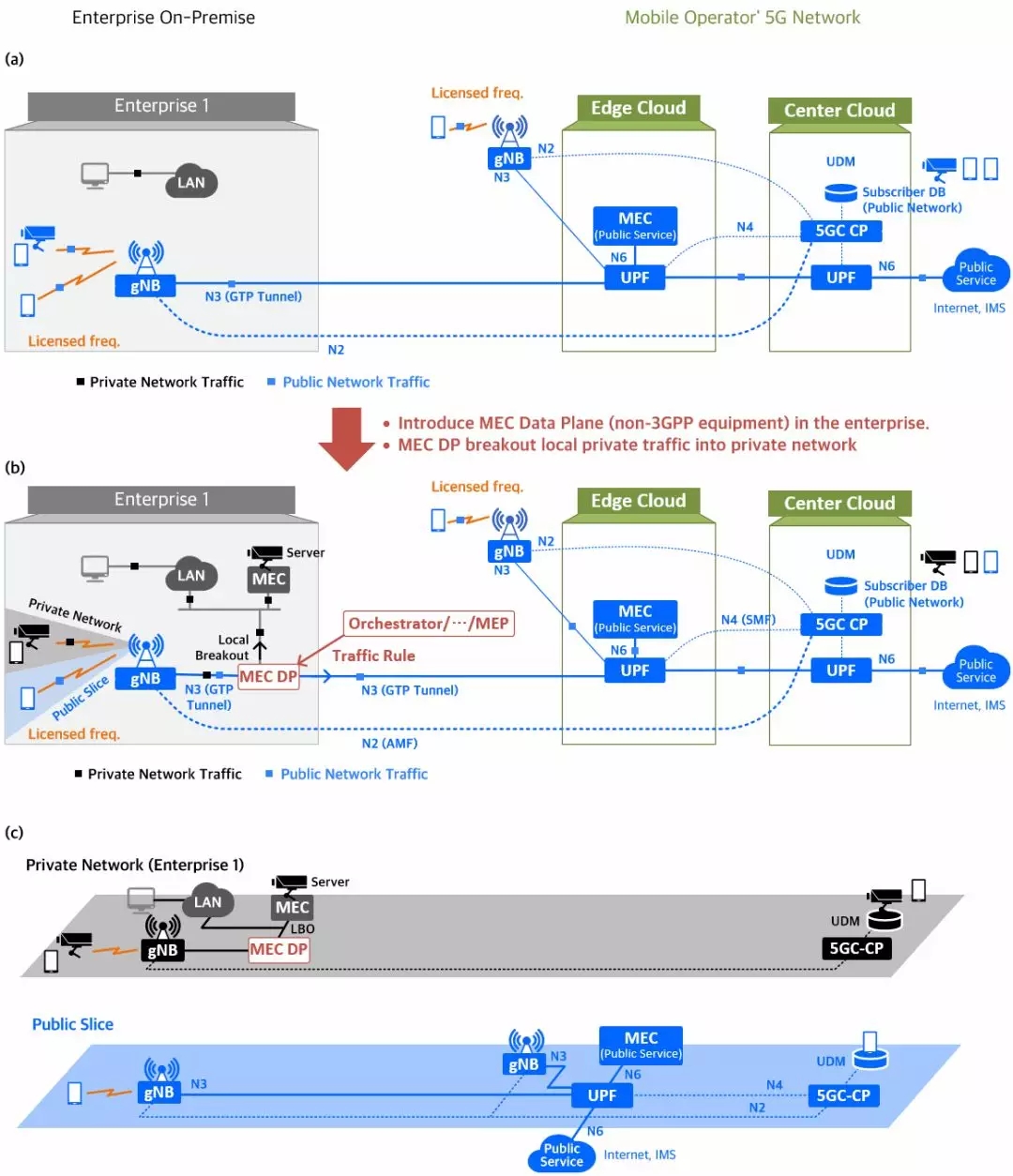

　　如上圖所示，與case 5一樣，gNB部署在企業中。N3 GTP隧道是在gNB和UPF之間連接設備時創建的，無論是閉路監控攝像頭還是智能手機，這些設備都是公共網絡設備。

　　如上圖所示，企業引入了MEC數據平面（非3GPP設備，ETSI MEC）和MEC應用（MEC應用）。移動運營商的編排器中的移動邊緣平臺（MEP）通過Mp2接口將流量規則發送到MEC DP（如果目標IP地址是本地網絡-專用5G設備，本地有線LAN設備，本地MEC應用程序服務器-然后Local Breakout！）。

　　MEC DP查看來自gNB的所有GTP隧道的數據包的目標IP地址（GTP Decap），并將用戶IP包路由到內部專用網絡(如果它是本地通信流)。

　　盡管此方法不是3GPP的標準方法，但是將私有網絡流量從公共流量中分離出來是可能的。

　　與case 5相比，專用網絡流量不會傳輸?shù)揭苿舆\營商的網絡，因此專用網絡數據流量的安全性也與case 3和4一樣明確。

　　與case 3和case 4不同的是，通過添加低成本的MEC DP（實際上是SDN/P4交換機），可以大大降低構建專用5G網絡的成本，而無需購入昂貴的UPF設備（UPF是5G標準設備中最昂貴的設備）。

　　此外，由于MEC還存在于企業中，并處理MEC DP breakouts流量，因此它將能夠提供超低延遲的應用程序服務。

　　但是，由于MEC DP不是3GPP UPF，因此MEC DP無法為專用網絡設備執行移動性管理和計費功能。

　?。ó斎?，由于運營商可以制定實現這些功能的專有規范，因此MEC DP可以實現其中一些功能）

　　與case 4和5一樣，對于企業來說，將運營和訂閱信息存儲在移動運營商的網絡上而不是公司的專用網絡上也是令人不安的。

　　07

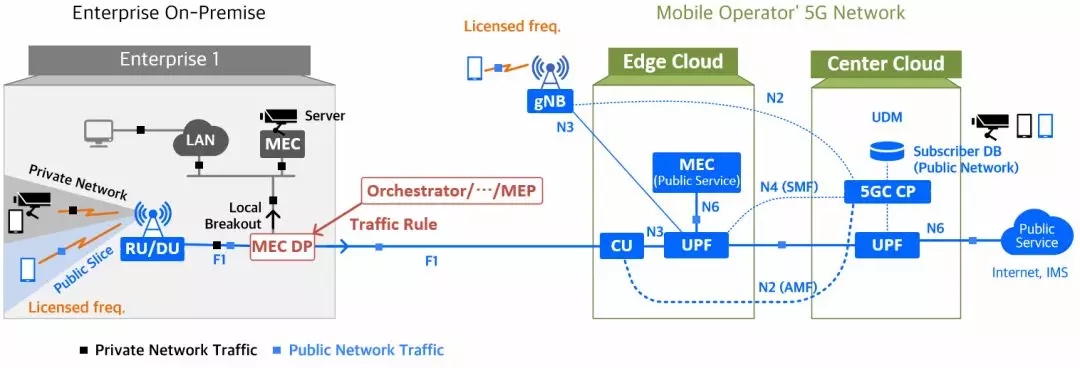

　　F1 LBO（Local Breakout）：韓國KT案例

　　與case 6相同，但區別在于僅部署了企業中的RU/DU，并且CU放置在移動網絡的邊緣云中，專用網絡流量是從F1接口本地斷開,而不是從N3接口。

　　最后，上述專用5G網絡架構各有優缺點，沒有一種架構能夠適合所有情況。每個企業都可以根據自己的要求以及實施/運營預算來選擇最適合自己的架構。（來源：SDNLAB）
